Один из самых распространенных видео конструктивной огнезащиты – нанесение на защищаемые поверхности огнезащитной штукатурки. Завод противопожарного оборудования Оберег выпускает огнезащитную штукатурку Оберег SHOS-911 на основе перлита и вермикулита.
В современном строительстве применяется огромное количество разнообразных материалов с ярко выраженными отличительными свойствами – прочностью, твердостью, небольшим весом, технологичностью, теплопроводностью и т. п. Здания становятся все больше и все выше. Вместе с этим ужесточаются и противопожарные правила – для того, чтобы покинуть большие здания, иногда мало и десятков минут. Именно поэтому к большинству несущих элементов зданий применяются жесткие требования по огнестойкости. Согласно этим требованиям значительную часть несущих конструкций необходимо защищать с помощью конструктивной огнезащиты.
Согласно Своду Правил 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» для зданий I и II степеней огнестойкости необходимо применять конструктивную огнезащиту, а несущие конструкции здания I, II степеней огнестойкости (R 120, 90 соответственно) с приведенной толщиной менее 5,8 мм защищаются исключительно конструктивной огнезащитой. То есть, такие конструкции нельзя защищать огнезащитной краской (тонкослойным покрытием), но можно огнезащитной штукатуркой.
Системы конструктивной огнезащиты могут создаваться с использованием различных материалов, однако общий принцип их действия един - его суть сводится к созданию на поверхности металлоконструкции экранирующего негорючего слоя, который бы обладал крайне низкой теплопроводностью, вследствие чего был бы способен выдерживать нагрев в течение продолжительного времени, тем самым препятствуя нагреву металла и последующей его деформации и разрушению.
Один из самых распространенных видео конструктивной огнезащиты – нанесение на защищаемые поверхности огнезащитной штукатурки. Завод противопожарного оборудования Оберег выпускает огнезащитную штукатурку Оберег SHOS-911 на основе перлита и вермикулита. Для создания качественного огнезащитного покрытия с помощью этой штукатурки необходимо четко выполнять требования технологии нанесения.
ПОДГОТОВКА ПОВЕРХНОСТИ
Стальные загрунтованные конструкции должны быть чистыми и сухими и при необходимости обезжиренными. Для обезжиривания поверхности следует использовать жидкие щелочные моющие средства. Остатки моющего средства должны быть тщательно смыты водой. Стальные конструкции без защитного антикоррозийного покрытия должны быть тщательно очищены от ржавчины и грязи механическим способом и загрунтованы грунтом ГФ-021(ГОСТ 25129) в соответствии со СНиП 2.03.11-85 «Защита строительных конструкций от коррозии». Адгезия грунтовочного слоя к металлической поверхности должна быть не более 2 баллов по ГОСТ 15140 (по методу решетчатых надрезов).
Огнезащитную штукатурку можно наносить после полного высыхания грунтовки до степени 5 (по ГОСТ 19007-73).
Тщательная подготовка поверхности к нанесению огнезащитного материала позволит в дальнейшем избежать проблем с отслоением материала и дефектами поверхности.
ПОДГОТОВКА ШТУКАТУРНОГО РАБОЧЕГО РАСТВОРА
Смешивание сухой штукатурной смеси с водой производят в агрегатах влажного торкретирования, либо ручным строительным электромиксером. Загрузку рекомендуется производить в следующей последовательности: вода, сухая смесь. Соотношение между сухим составом и водой составляет от 2:3 до 1:1, в зависимости способа нанесения. Рабочий раствор должен быть тщательно перемешан до получения однородной сметанообразной массы. Полученную смесь необходимо выдержать в течении 10 минут, после чего произвести повторное перемешивание
Приготовленный раствор необходимо использовать в течении 1-2 часов с момента затворения.
Запрещается применение схватившегося раствора, а также добавлять воду с целью продления времени годности раствора.
НАНЕСЕНИЕ ШТУКАТУРНОГО РАБОЧЕГО РАСТВОРА
Нанесение штукатурного рабочего раствора производится в соответствии с требованиями СНиП 2.03.11-85 «Защита строительных конструкций от коррозии». Во время проведения работ температура воздуха должна быть не менее +5ºС, относительная влажность воздуха не более 75%. Конструкции должны быть защищены от атмосферных осадков.

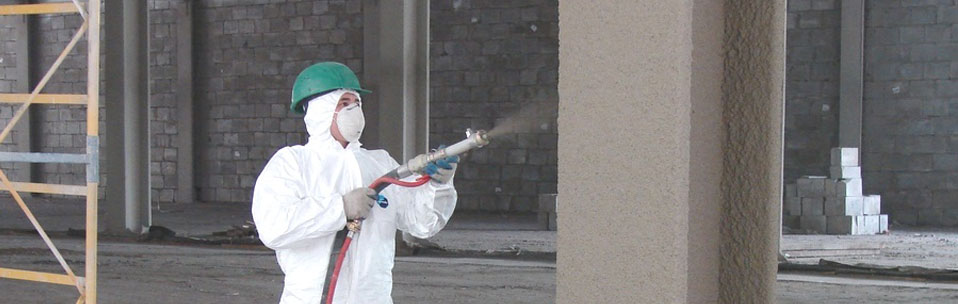

Огнезащитное покрытие наносят на грунтованную ГФ - 021 (ГОСТ 25129) поверхность методом послойного влажного торкретирования, либо шпателем. Первый слой наносить толщиной не более 5-6мм для достижения максимальной адгезии к загрунтованной поверхности. В случае образования потёков на вертикальных поверхностях, необходимо увеличить вязкость состава. Толщина покрытия определяется сразу после нанесения. Перед нанесением последующего слоя необходимо убедиться, что произошло «схватывание» покрытия. Последующие слои наносят толщиной до 10 мм спустя 4-5 часов после нанесения предыдущего. После отверждения второго слоя наносят третий слой и так послойно до получения необходимой толщины сухого покрытия.
Полное отверждение покрытия происходит за 25-30 дней.
Контроль толщины покрытия производят штангенциркулем или иглой в соответствии с ГОСТ Р 53295-2009
После нанесения штукатурного рабочего раствора на защищаемую поверхность и его высыхания получают огнезащитное покрытие, идентичное по составу исходной сухой смеси. Допускается эксплуатация покрытия в атмосферных условиях. При этом на поверхность огнезащитного покрытия должно быть нанесено атмосферостойкое лакокрасочное покрытие.
Внимание: При применении огнезащитного покрытия «Оберег SHOS-911» в условиях высоких температур, низкой влажности и сквозняков, во избежание отслоения материала и трещинообразования, рекомендуется провести увлажнение поверхности обработанных конструкций через 24 часа после нанесения рабочего раствора.
РАСХОД И ТОЛЩИНА ПОКРЫТИЯ
Расход «Оберег SHOS-911» и толщина сухого слоя покрытия определяется в зависимости от необходимого предела огнестойкости металлических конструкций (СНиП 21-01-97*) и приведённой толщины металлоконструкций (ГОСТ Р 53295-2009). Зависимости расхода «Оберег SHOS-911» и толщины сухого слоя нанесённого на антикоррозионный грунт толщиной 0,05 мм от приведённой толщины металла указаны в графиках и сводной таблице:
Предел огнестойкости, мин. |
Приведенная толщина металла, мм |
|||||||||||||||
1,5 |
2,5 |
3,4 |
4,1 |
5,0 |
5,5 |
6,0 |
6,5 |
7,0 |
7,5 |
8,0 |
9,0 |
10,0 |
11,0 |
12,0 |
13,0 |
|
R 90 |
23 |
21 |
18 |
17 |
15 |
14,5 |
14 |
13,5 |
13 |
12 |
11 |
10 |
9 |
8 |
8 |
8 |
R 150 |
|
|
26 |
24 |
22 |
21 |
20 |
19 |
18 |
17 |
16 |
14 |
13 |
12 |
11 |
11 |
Теоретический расход сухой части состава на 1 м2 составляет 0,4кг на каждый 1 мм толщины огнезащитного покрытия (без учета потерь).
Технологические потери штукатурного рабочего раствора при его нанесении составляют от 10% до 30% и зависят от способа нанесения, параметров обрабатываемой конструкции, условий проведения работ.
* Методика определения необходимых расходов и толщин огнезащитного покрытия «Оберег SHOS-911» разработана на основании результатов экспериментальных работ проведённых специалистами ООО «ЗПО «Оберег» и сертификационных испытаний. Данная методика позволяет при разработке проектов огнезащиты стальных конструкций с использованием состава «Оберег SHOS-911», определить применительно к каждому конкретному случаю, требуемые расход и толщину слоя покрытия.
ЗАЩИТА ПОКРЫТИЯ ОТ ВНЕШНИХ ВОЗДЕЙСТВИЙ
При эксплуатации огнезащитного покрытия в условиях повышенной влажности (выше 80%), перепада температур, а так же при наличии воздействия агрессивных сред необходимо наносить на поверхность огнезащитного покрытия дополнительное защитное покрытие.
Для нанесения дополнительного защитного покрытия могут использоваться лаки и краски, стойкие к атмосферному воздействию и агрессивным средам.
Перед нанесением дополнительного защитного покрытия необходимо убедиться, что огнезащитное покрытие окончательно набрало прочность.
FlameGuard Штукатурка SHOS-911 для металлических конструкций
Штукатурка SHOS-911 FlameGuard для конструктивной огнезащиты металлических и железобетонных конструкций - применяется в качестве конструктивной огнезащиты металлических несущих и ограждающих строительных конструкций, на всех объектах гражданского и промышленного строительства. Повышает предел огнестойкости стальных строительных конструкций до 150 минут. Покрытие обладает хорошей устойчивостью к вибрации механическим воздействиям. Не содержит вредных для здоровья человека и окружающей среды веществ. Поставляется в виде лёгкой сухой штукатурной смеси.
ФИЗИКО-ХИМИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ СВОЙСТВА
Наименование показателей |
Норма |
Внешний вид сухой смеси |
Однородная порошковая смесь от серого до серо-коричневого цвета |
Внешний вид покрытия |
Покрытие от серого до серо-коричневого цвета |
Плотность сухой смеси, кг/м3 |
450-500 |
Плотность затвердевшего покрытия, кг/м3 |
350-400 |
- Начало «схватывания» покрытия, час. - Окончание «схватывания» покрытия, час., не более. |
2-3 4-5 |
Окончательный набор прочности при t=(20±20С), суток, не более |
30 |
Температура плавления |
выше 13000С |
Теплопроводность покрытия |
0,11 Вт/мК |
Теплоемкость |
1,0кДж/кгК |
Диапазон температур нанесения |
От +50С до +400С |
Упаковка |
Мешки бумажные или полипропиленовые |
Масса нетто, кг |
20 |
Срок эксплуатации: - на внутренних и скрытых поверхностях, при относительной влажности до 70% не менее, лет. - на внешних поверхностях, под навесом при относительной влажности до 80% не менее, лет |
25
10 |
Срок хранения в неповреждённой упаковке, не более, мес. |
6 |
